锅炉房不锈钢烟囱阻力计算分析

1、工程概况：

3台1163KW锅炉共用1根烟囱。锅炉出口支管口径为内Φ350mm，长度为13米，90度弯头6个，水平烟道口径为内1000*400和内600*800mm，长度分别为19米和8米，90度弯头3个，烟囱主管口径内600*800mm，垂直高为100米，互补式三通1个。单台锅炉满负荷排烟量：2660m3/h，烟气温度170度（暂估）。（现为计算方便，按等面积原理将方管内1000*400mm和内600*800mm分别转换成圆内Φ700mm和Φ800mm。）

2、烟气量密度计算：

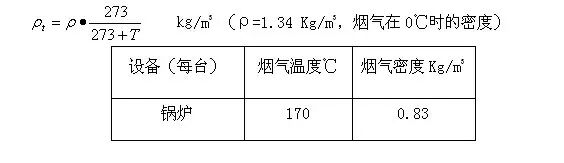

T℃时的烟气密度：

3、烟气流速计算：

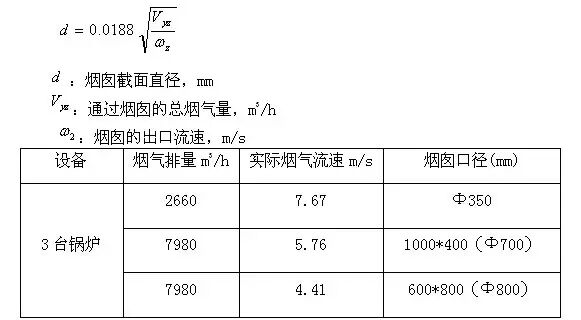

根据烟囱截面直径计算公式：

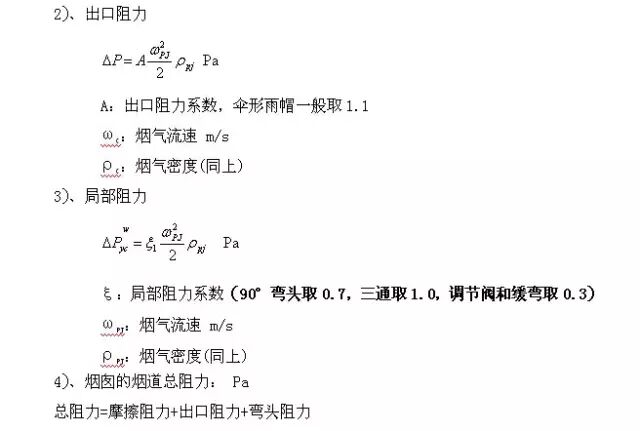

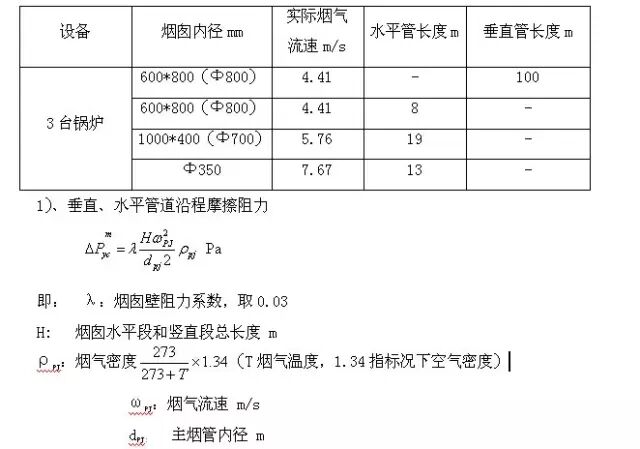

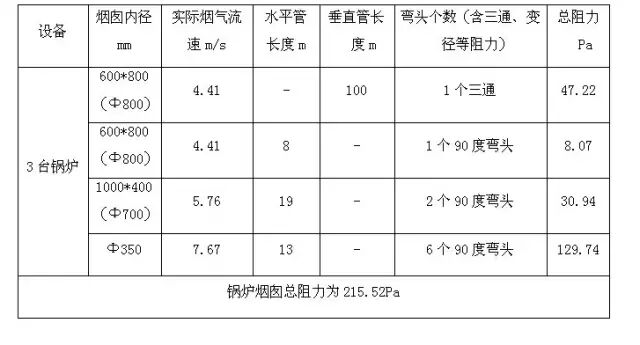

4、阻力验算：

5)、抽力

由“烟囱高度与抽力线算图”查烟囱的抽力S，依据《锅炉房实用设计手册》第二版153页查得，烟囱抽力高度为100米，当烟气温度为170℃时，烟囱每米高度的抽力为3.79Pa，该烟囱的总抽力为S=378.96Pa。（环境温度20℃时）

6)、结论

锅炉烟囱烟气正常排出的条件为：抽力S＞P（总阻力）

3台锅炉：抽力378.96Pa >215.52Pa，所以此时烟囱可以正常排烟。
